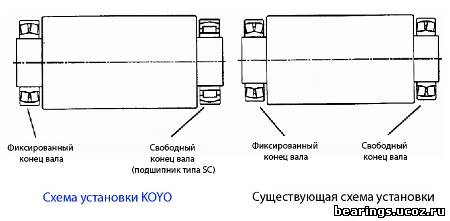

Новую схему установки роликовых подшипников для предприятий целлюлозно-бумажной промышленности предложил японский производитель JTEKT Corporation, владелец марки KOYO. Вместо двух сферических двухрядных подшипников, устанавливаемых на зафиксированном и свободном концах вала, производитель подшипников KOYO предлагает на свободный конец вместо двухрядного устанавливать однорядный роликовый подшипник KOYO типа SC, в пару к двухрядному подшипнику на фиксированном конце вала.
Преимущества схемы установки с использованием подшипника KOYO типа SC следующие. При работе вал вследствие действия радиальной нагрузки изгибается и расширяется. Подшипник KOYO типа SC, установленный на свободном конце вала, способен компенсировать деформации вала и минимизировать возможные осевые смещения вала, обеспечив плавное движение, благодаря самоустанавливающемуся элементу составной конструкции внешнего подшипникового кольца. Внутреннее кольцо подшипника является съемным. Вследствие плоского контакта ролика и внешнего кольца, а также простой геометрии дорожек, подшипники KOYO типа SC обладают повышенной износоустойчивостью по сравнению с двухрядными роликовыми подшипниками, у которых эллиптическая геометрия контакта роликов и внешнего кольца является причиной неравномерного скольжения и залипания. Кроме того, в двухрядных роликовых подшипниках пиковые нагрузки на дорожки качения являются причиной шелушения и связанных с ним дефектов подшипников.
По сравнению с подшипниками типа CARB подшипники KOYO типа SC способны воспринять нагрузку выше на 5-10%. Если подшипники CARB выдерживают осевые смещения, не превышающие 10% ширины подшипника, то подшипники KOYO типа SC работают и при значительных смещениях, которые допустимы только для цилиндрических подшипников. Для подшипников типа CARB допустимы рассогласования до 0,5 ۫, а для подшипников KOYO типа SC допустимое значение 2 ۫ . Работа в условиях неравномерных осевых и радиальных нагрузок не влияет на срок службы подшипника.
Подшипники KOYO типа SC адаптированы для работы на целлюлозно-бумажных производствах и имеют следующие обозначения в зависимости от размеров и нагрузочной способности:
SC242080-5W1S1C5, SC242080-6WS1C5, SC252262-2S1CS279, SCP252262-2S1CS279, SC3025100-4AWS14Q3CS243NA, SCP3025100-3AWS14Q3CS243NA, SC3234114-1AWS14Q3CS243, SCP3234114-1AWS14Q3CS243, 30DC25100W5S1CS243NA, 30DCP25100W5S1CS243NA, 36DC33120/127AW4S14Q3CS268NA, 36DC33120-1AW4S14Q3CS268NA.
